在医疗建筑改扩建工程中，结构碰撞与管线综合排布是一对天然伴生的技术难题。由中国建筑第八工程局有限公司东北分公司负责施工的吉林省人民医院中西医协同“旗舰”医院建设试点项目涉及原1#门诊楼、6#楼的改造及扩建，既有结构图纸与现状存在偏差，新建管线需在有限层高内穿行于既有梁板之下，同时还要容纳暖通、医用气体、给排水、电气、智能化等数十个专业的系统管线。项目团队以BIM为协同平台，将结构碰撞检测与管线综合排布从“事后补救”转变为“事前定局”。
结构碰撞：让“看不见的冲突”显性化
改扩建工程最大的不确定性来自既有结构的“黑箱”状态。原门诊楼建造年代较早，历经多次局部改造，实际梁柱位置、截面尺寸、楼板开洞情况与图纸记录存在出入。如果仅凭二维图纸进行管线设计，施工时极易出现管道穿越结构梁、桥架与承重柱冲突、预留孔洞定位偏差等问题，轻则现场拆改，重则影响结构安全。
项目团队在施工深化阶段首先对既有建筑进行三维激光扫描，将点云数据与原始结构图纸叠合比对，建立可信的既有结构BIM模型。在此基础上，将新建结构模型与既有模型整合，进行结构层面的碰撞检测——新增钢结构与既有混凝土梁的连接节点、扩建部分与原建筑的沉降缝处理、管线穿越结构墙体的预留孔洞位置，均在虚拟环境中逐一校验。嘉兴市康复医院项目的实践表明，BIM系统可自动识别超限梁构件的位置与数量，将传统依赖人工的危大部位核查转为秒级智能分析。本项目借鉴这一思路，对改造区域的结构风险点进行系统性筛查，确保管线路径避开承重构件，预留洞口不损伤结构受力体系。
结构碰撞检测的另一重点在于新旧建筑衔接区。扩建1#门诊楼与原建筑贴建施工时，新老结构之间的沉降差异、连接方式、防水节点均需在BIM模型中预演。BIM+六大融合技术体系在类似医院百年院区贴建项目中的应用表明，基于BIM的碰撞检测与仿真分析可有效优化结构沉降控制。项目团队参照这一路径，在衔接区域设置结构变形监测点，并将监测数据与BIM模型关联，为后续施工提供动态反馈。
管线综合排布：在结构约束下重构空间秩序
结构碰撞解决的是“能不能通过”的问题，管线综合排布解决的则是“怎么排最优”的问题。医疗建筑管线排布的复杂性在于：系统多、管径大、优先级差异显著。暖通风管占据最大截面，重力流排水管道必须保证坡度，医用气体管道对检修间距有严格要求，强弱电桥架需保持安全距离。传统二维模式下，各专业独立设计，冲突往往在施工现场才暴露，导致拆改返工。

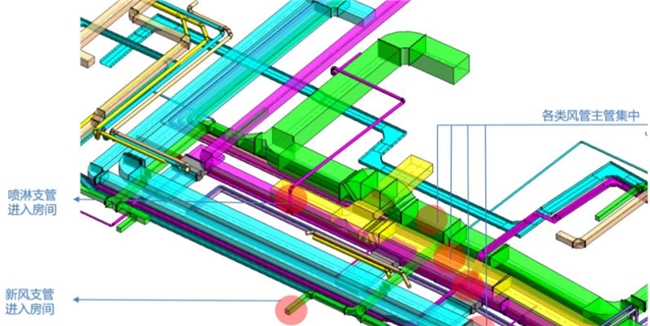

项目团队将全专业模型整合至统一BIM平台，采用基于优先级规则的主动排布策略：大口径风管优先定位并锁定标高，重力流管道在满足坡度的前提下寻找可行路径，医用气体管道与电气桥架分侧布置，消防喷淋主管沿梁窝贴梁安装以争取净高。净高控制是管线综合排布的核心约束。医疗建筑对走廊、诊室、大厅的吊顶标高有明确的功能要求，而结构梁底至吊顶完成面的空间有限。项目团队利用BIM模型逐段分析关键区域的管线最高点，确定净高控制线，并反向指导装饰吊顶的标高设定。辽宁省妇幼提升项目面对“主管线”“窄通道”集中布置的难点，通过BIM模型与支吊架计算软件模拟优化，将吊架高度由2.4米提高至2.7米，有效释放约12%竖向空间。通过管线叠放次序优化和综合支吊架共用，在既有结构条件下争取最大净空。
